PRODUKTE > Koax-Kabel

HQS 120

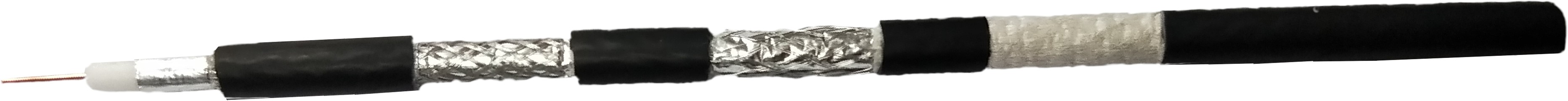

HQS120 quer

  • Vierfachschirm
  • Innenleiter aus kupferbeschichteten Stahldraht
  • digitaltauglich
  • sehr gute Schirmungseigenschaften
  • Längswasserdicht
  • dünn, flexibel, leicht zu installieren
  • hohe Qualität - hervorragende Alterungsbeständigkeit
  • UV-Beständig
  • Brandklasse Dca

HTS 100 & HTS 110


  • Dreifachschirm
  • Innenleiter aus Kupfer (HTS 110)
  • Innenleiter aus kupferbeschichteten Stahldraht (HTS 100)
  • digitaltauglich
  • sehr gute Schirmungseigenschaften
  • Feuchtigkeitsresistent
  • dünn, flexibel, leicht zu installieren
  • hohe Qualität - hervorragende Alterungsbeständigkeit
  • Brandklasse Eca

Verpackung

  • 100 m Spule (HQS 120 + HTS 100 + HTS 110)
  • 300 m Trommel (HTS 100)
  • 500 m Trommel (HTS 100 + HTS 110)

Physikalische Eigenschaften

BezeichnungHTS 100HTS 110HQS 120
Innenleiter Material CCS CU CCS
Durchmesser in mm 1,02 1,02 1,02
Dielektrikum Material PEG PEG PEG
Durchmesser in mm 4,57 4,57 4,57
Abschirmung
1. Folie Material Al/Pet/Al Al/Pet /Al Al/Pet /Al
1. Geflechtbedeckung % 60 60 60
2. Folie Material Al/Pet/Al Al/Pet/Al Al/Pet /Al
  Durchmesser in mm 5,5 5,5 5,5
2. Geflechtbedeckung %     60
Wasserundurchlässiges Flies Farbe     weiß
Außenmantel Material flammwidriges PVC flammwidriges PVC LSZH halogenfrei
  Farbe weiß weiß schwarz
  Durchmesser in mm 6,8 +/- 0,10 6,8 +/- 0,10 7,06 +/- 0,10
minimaler Biegeradius mm 75 75 75

Elektrische Eigenschaften

BezeichnungHTS 100HTS 110HQS 120
Impedanz Ω 75+/-3 75+/-2 75+/-2
Kapazität pF/m 53+/-1 53+/-1 53+/-1
Dämpfung bei Frequenz (dB/100m)
bei 50 MHz 4,3 4 4,6
bei 100 MHz 6,1 6
bei 470 MHz 12 12 12
bei 880 MHz 18,5 18 18,1
bei 950 MHz 21 20 21,5
bei 1750MHz 26,2 25,8 28,0
bei 2150 MHz 30,1 29,8 32,0
bei 2400 MHz 33 32
Schirmungsmaß dB
bei 30 – 100 MHz >100 >100 >120
bei 100 - 1000 MHz >100 >110 >110
bei 1000 – 2400 MHz >90 >100 >95

HTS 100 / 110 DOP17004
HQS 120 DOP18035
